Rotationstrommelmischer erklärt: Aufbau, Anwendungsbeispiele und Leistung

Rotationstrommelmischer vermischen Pulver, Granulate, Pellets und andere Schüttgüter durch kontrolliertes Wälzen anstelle von aggressiver mechanischer Durchmischung. Da das Produkt hauptsächlich durch Schwerkraftbewegung bewegt wird, erzielen

Rotationstrommelmischer gleichmäßige Ergebnisse und minimieren gleichzeitig Scherkräfte, Bruch und Feinanteile. Sie eignen sich besonders gut für empfindliche oder hochwertige Materialien und können das Mischen auch mit Prozessen wie Beschichten, Konditionieren, Einweichen, Erhitzen, Kühlen und Trocknen kombinieren.

Grundlegendes Funktionsprinzip

Ein Trommelmischer besteht aus einer horizontalen Trommel, die sich um ihre Längsachse dreht. Während sich die Trommel dreht, wird das Produkt von der rotierenden Wand angehoben, bevor es durch die Schwerkraft zurück durch das Produktbett rollt oder rutscht.

Diese wiederholte Bewegung sorgt für eine kontinuierliche Umverteilung der Partikel in der gesamten Trommel. Anstatt schnell bewegte interne Rührwerke zu verwenden, um die Partikel durch den Mischer zu drängen, erzeugt die Drehung der Trommel selbst die Mischwirkung.

Rotationstrommelmischer können sowohl als Chargen- als auch als Durchlaufanlagen betrieben werden.

Bei einem Chargenverfahren wird eine definierte Materialmenge eingefüllt, für einen vorgegebenen Zeitraum verarbeitet und anschließend entladen. Dies ermöglicht eine präzise Steuerung der Mischzeit und der einzelnen Chargen.

Bei der kontinuierlichen Verarbeitung gelangt das Material kontinuierlich in die Trommel und verlässt diese wieder. Die Geometrie der Trommel, die Drehzahl, die Produkteigenschaften und der Durchsatz bestimmen die Verweilzeit und das Mischverhalten.

Weitere Informationen: Kontinuierliches Mischen leicht gemacht

Rollende und kaskadierende Bewegung

Die Mischleistung in einer Drehtrommel hängt davon ab, wie sich das Produktbett bei der Drehung der Trommel bewegt.

Unter geeigneten Betriebsbedingungen wird das Material von der Trommelwand nach oben befördert, bevor es durch die Schwerkraft zurück durch das Bett rollt oder kaskadenartig abfällt. Durch diese wiederholte Bewegung kommen die Partikel mit verschiedenen Bereichen der Mischung in Kontakt.

Die daraus resultierende Bewegung sorgt für eine kontinuierliche Umverteilung des Produkts, ohne dass Flügel, Rührarme oder andere schnell bewegliche Mischwerkzeuge innerhalb der Produktzone erforderlich sind.

Drehzahl, Trommelgeometrie, Füllgrad und die Eigenschaften des Materials beeinflussen dieses Verhalten. Eine Änderung dieser Variablen verändert sowohl die Intensität der Partikelbewegung als auch die Geschwindigkeit, mit der sich die Mischung entwickelt.

Gleichmäßigkeit ohne hohe Scherkräfte

Zur Herstellung einer homogenen Mischung ist nicht immer eine hohe mechanische Energie erforderlich.

In einer Drehtrommel ermöglicht die wiederholte Bewegung des Produktbetts, dass die Partikel im Laufe vieler Umdrehungen ihre Position zueinander verändern. Auf diese Weise lässt sich eine homogene Mischung erzielen, während die mechanische Beanspruchung relativ gering bleibt.

Dies ist besonders wertvoll, wenn Partikelgröße, Form, Oberflächenstruktur oder Beschichtungen intakt bleiben müssen.

Das Ziel besteht nicht darin, die Wechselwirkung zwischen den Partikeln zu unterbinden. Vielmehr soll genügend Bewegung für eine effektive Durchmischung erzeugt werden, während unnötige Stöße, Abrieb oder Scherkräfte vermieden werden.

Weitere Informationen: Schonende Mischtechnik

Die Leistung eines Trommelmischers hängt davon ab, wie die Anlage entsprechend den Material- und Prozessanforderungen konfiguriert ist. Die Trommelgeometrie, die Drehzahl sowie die Produktzufuhr und -entnahme wirken zusammen, um eine kontrollierte Produktbewegung und reproduzierbare Verarbeitungsbedingungen zu gewährleisten.

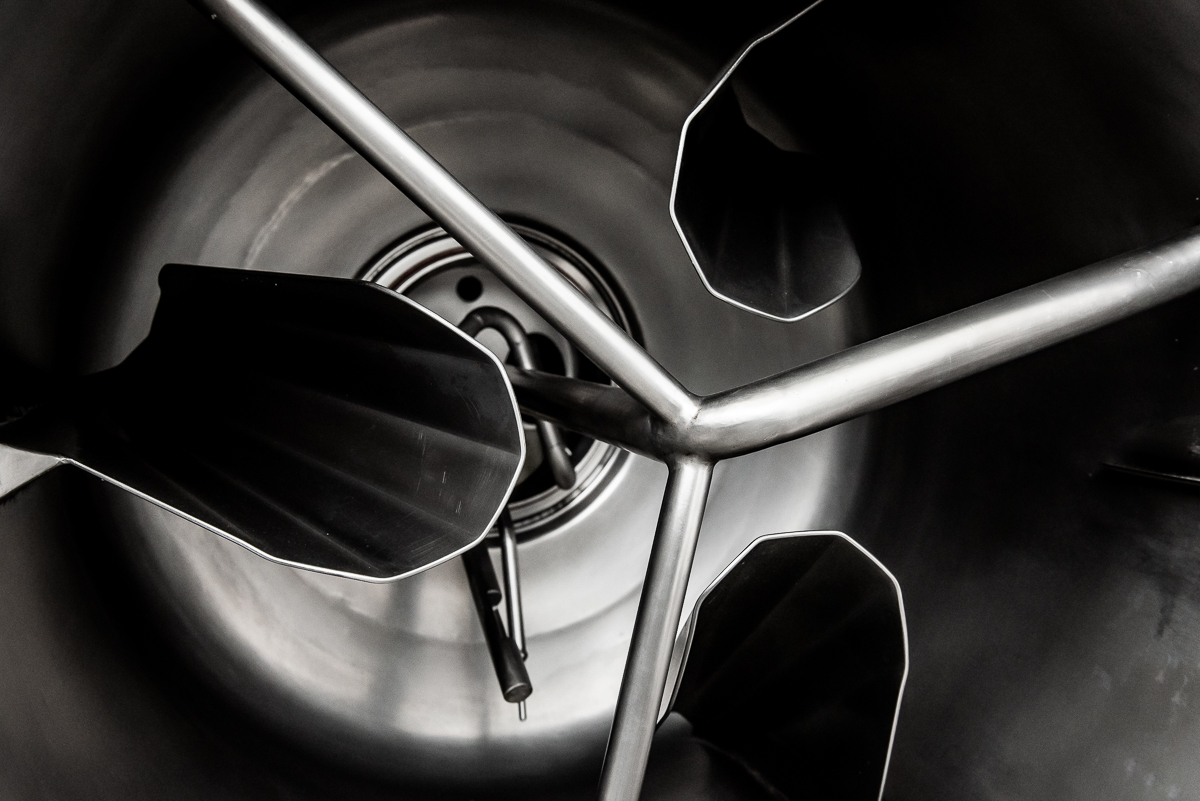

Trommelgeometrie für eine kontrollierte Produktbewegung

Die Abmessungen und die Geometrie der Trommel bestimmen maßgeblich, wie sich das Material während des Mischvorgangs verhält. Während sich die Trommel dreht, werden die Partikel von Schaufeln angehoben und durch eine kontrollierte Roll- und Kaskadenbewegung neu verteilt.

Zu den wichtigsten Konstruktionsparametern gehören:

• Trommeldurchmesser und -länge
• Löffelform
• Betriebsfüllstand
• Produkteigenschaften

Das Zusammenspiel zwischen der Trommelgeometrie und dem Füllstand schafft den erforderlichen Raum, damit sich das Material durch das Produktbett bewegen kann. Dadurch können die Partikel ihre Position zueinander kontinuierlich verändern, was eine gleichmäßige Durchmischung ermöglicht, ohne dass eine aggressive mechanische Durchmischung erforderlich ist.

Die Trommelabmessungen können entsprechend der erforderlichen Chargengröße oder dem Durchsatz ausgewählt werden, wobei die für die Anwendung erforderliche Produktbewegung gewährleistet bleibt.

Geschwindigkeits- und Prozesssteuerung

Die Drehzahl bietet eine weitere Möglichkeit, die Materialbewegung im Inneren der Trommel zu steuern. Durch die einstellbare Drehzahl lässt sich der Mischvorgang an die Eigenschaften des Produkts und das gewünschte Prozessergebnis anpassen.

Die Drehzahlregelung kann zur Optimierung folgender Aspekte genutzt werden:

• Mischintensität
• Teilchenbewegung
• Verweildauer oder Mischzeit
• schonende Handhabung der Produkte
• Prozesswiederholbarkeit

Zusammen mit der Trommelgeometrie und dem Füllstand trägt die Drehzahl dazu bei, vorhersehbare Prozessbedingungen zu schaffen.

Sobald die geeigneten Parameter ermittelt wurden, lassen sie sich von einem Produktionslauf zum nächsten reproduzieren, was eine gleichbleibende Produktqualität und eine zuverlässige Prozessleistung gewährleistet.

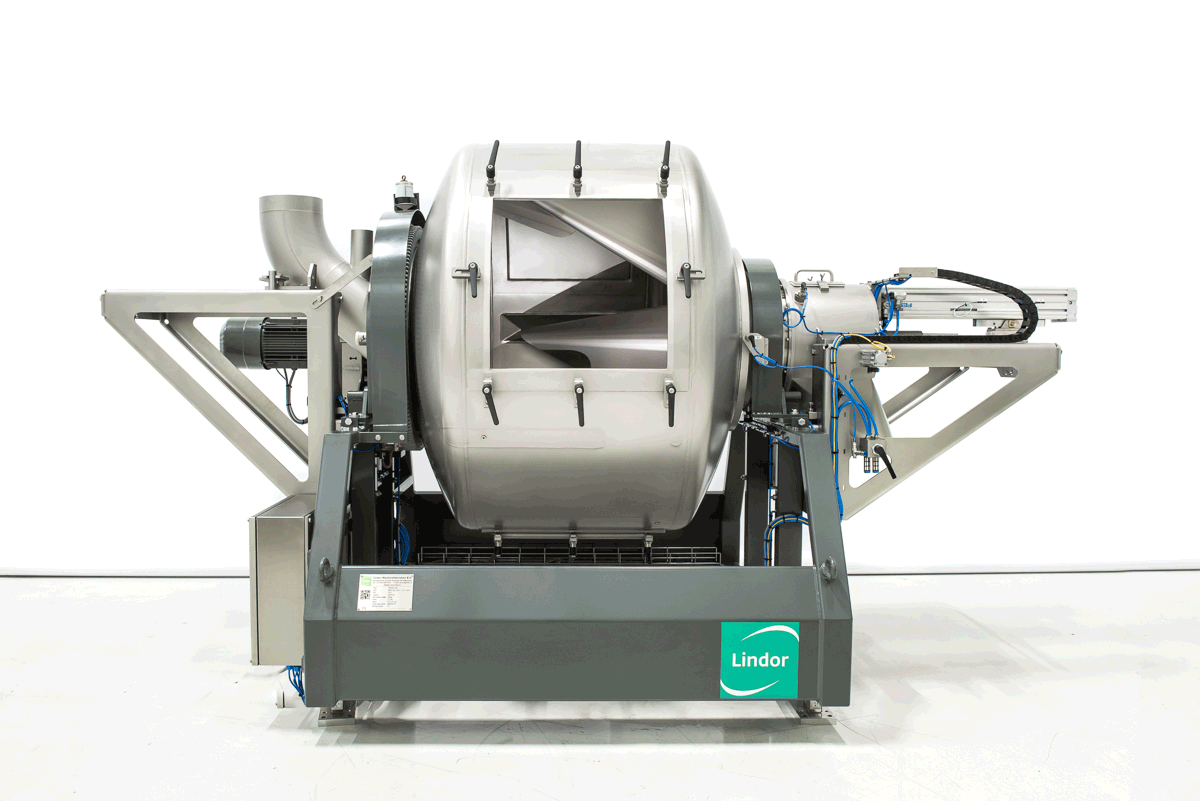

Effiziente Produktzuführung und -abführung

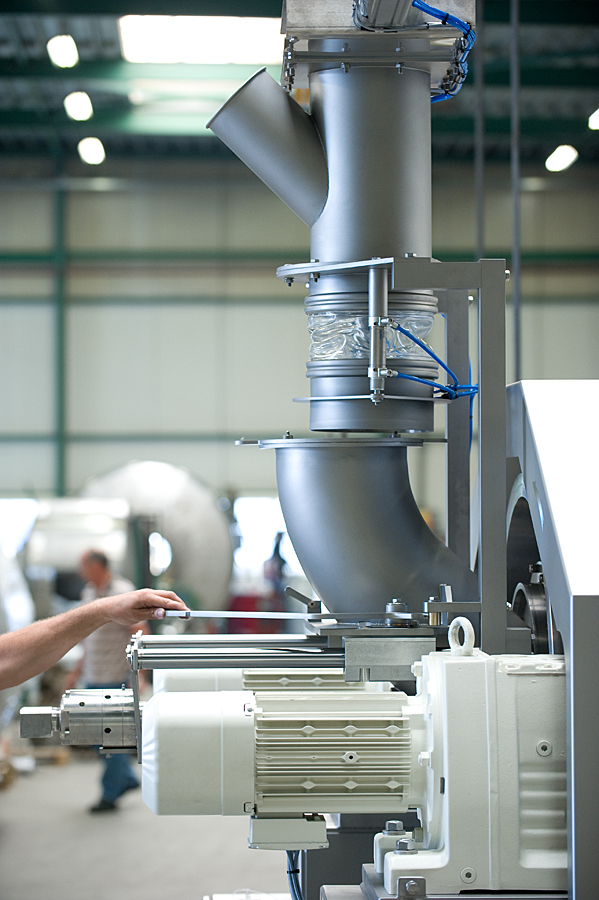

Ein- und Auslaufsysteme sind so konzipiert, dass sie Material effizient in die Trommel hinein- und aus ihr herausbefördern und gleichzeitig die Anforderungen des Gesamtprozesses erfüllen.

Je nach Anwendungsfall können diese Systeme für folgende Zwecke konfiguriert werden:

• kontrollierte Produktzuführung
• effiziente und vollständige Entleerung
• Staubrückhaltung
• hygienische Verarbeitung
• Einfache Reinigung und Produktwechsel
• Integration mit vor- und nachgeschalteten Anlagen

Eine effiziente Entleerung trägt zudem dazu bei, Produktrückstände im System nach der Verarbeitung zu minimieren, was eine hohe Produktausbeute und eine unkomplizierte Reinigung zwischen den Chargen ermöglicht.

Für Anwendungen mit spezifischen Anforderungen hinsichtlich Containment, Hygiene oder Automatisierung können die Ein- und Auslasskonfigurationen im Rahmen der Gesamtkonstruktion des Rotationstrommelsystems angepasst werden.

Trommelmischer vs. Bandmischer

Bandmischer nutzen ein rotierendes Rührwerk mit inneren und äußeren Bändern, um das Material in verschiedene Richtungen durch einen stationären Behälter zu bewegen. Dies ermöglicht eine effektive und relativ schnelle Durchmischung vieler Pulver.

Rotationstrommelmischer arbeiten nach einem anderen Prinzip. Der Behälter selbst dreht sich, sodass das Material durch die Schwerkraft durch das Produktbett bewegt wird.

Die geeignete Technologie hängt daher vom Prozessziel ab.

Ein Rotationstrommelmischer kann vorteilhaft sein, wenn:

• Die Unversehrtheit der Partikel ist wichtig
• Das Material ist bruch- oder verschleißanfällig
• Es ist eine geringe Scherbeanspruchung erforderlich
• Interne Hindernisse sollten auf ein Minimum reduziert werden
• Einfacher Zugang oder einfache Reinigung haben Priorität
• Es müssen zusätzliche Verarbeitungsschritte integriert werden

Ein Bandmischer ist möglicherweise besser geeignet, wenn das Material einer stärkeren mechanischen Beanspruchung standhält und der Prozess von einer aktiven Durchmischung profitiert.

Trommelmischer im Vergleich zu Pflug- oder Paddelmischern

Pflug- und Paddelmischer nutzen interne Mischwerkzeuge, um das Material aktiv zu bewegen. Je nach Bauart und Betriebsgeschwindigkeit können sie eine intensivere Partikelbewegung erzeugen und eignen sich daher für kohäsive Produkte oder Anwendungen, die eine schnelle Dispersion erfordern.

Der Nachteil ist, dass eine höhere mechanische Intensität zu verstärktem Partikelaufprall, Abrieb, Anlagenverschleiß oder Wärmeentwicklung führen kann.

Rotationstrommelsysteme eignen sich im Allgemeinen besser für Anwendungen, bei denen die Erhaltung der Produktintegrität im Vordergrund steht. Pflug- oder Paddeltechnologien können hingegen besser geeignet sein, wenn eine intensive Dispergierung, Desagglomeration oder andere energieintensivere Verarbeitungsschritte erforderlich sind.

Die beste Wahl hängt daher vom Material und vom Prozessziel ab – es gibt keine Mischtechnologie, die universell überlegen ist.

Pulver und Schüttgüter

Rotationstrommelmischer können eine Vielzahl von frei fließenden Pulvern, Granulaten, Pellets und anderen Schüttgütern verarbeiten.

Zu den typischen Anwendungszwecken gehören:

• Erstellung einheitlicher Mischungen
• Verteilung von Nebenbestandteilen
• Erhaltung der Partikelintegrität
• Verpackungsmaterialien
• Vorbereitung von Produkten für die Weiterverarbeitung

Durch die Kombination aus kontrollierter Partikelbewegung und relativ geringer mechanischer Beanspruchung eignet sich das Mischen in Drehtrommeln für den Einsatz in der Lebensmittel-, Chemie-, Kunststoff-, Pharma- und anderen pulververarbeitenden Industrien.

Zerbrechliche und hochwertige Materialien

Manche Materialien lassen sich technisch gesehen in vielen verschiedenen Anlagen mischen, doch entscheidend für den wirtschaftlichen Erfolg des Verfahrens ist, ob dabei Produktschäden entstehen.

Rotationstrommeln eignen sich besonders gut für Produkte wie:

• Polymerpellets und -granulate
• beschichtete Partikel
• Teeblätter, Samen und landwirtschaftliche Rohstoffe
• spezielle Lebensmittelzutaten
• Katalysatorträger
• Pulver für Batterien und Spezialchemikalien
• andere hochwertige, abrasive, temperaturempfindliche oder bruchempfindliche Materialien

Bei diesen Produkten kann die Verringerung von Feinanteilen, Abrieb, Beschichtungsschäden oder Partikelbruch direkt zu einer Verbesserung der Ausbeute und der Leistung in den nachgelagerten Prozessen führen.

Beschichtung, Konditionierung und Einweichen

Eine Drehtrommel muss nicht ausschließlich zum Mischen vollständig trockener Stoffe eingesetzt werden.

Die kontrollierte Bewegung der Partikel durch die Trommel kann eine geeignete Umgebung schaffen, um Pulver, Granulate oder Pellets mit einer präzisen Menge an Flüssigkeiten zu versetzen. Sprühsysteme können Flüssigkeiten zuführen, während die Trommelbewegung immer wieder unterschiedliche Partikeloberflächen freilegt.

Dieses Prinzip kann genutzt werden für:

• Flüssigbeschichtung
• Imprägnierung
• Einweichen
• Konditionierung
• Verwendung von Aromastoffen oder Zusatzstoffen

Prozessparameter wie die Zufuhrrate der Flüssigkeit, die Verweilzeit, die Temperatur und die Drehzahl können je nach Anwendung geregelt werden.

Konfiguration für produktspezifisches Verhalten

Schüttgüter verhalten sich nicht alle auf dieselbe Weise.

Partikelgröße, Dichte, Form, Fließfähigkeit, Feuchtigkeitsgehalt, Oberflächeneigenschaften und Brüchigkeit können allesamt Einfluss darauf haben, wie sich ein Produkt durch eine Drehtrommel bewegt. Eine Konfiguration, die bei einem Pulver gute Ergebnisse liefert, erfordert daher bei einem anderen Pulver möglicherweise andere Betriebsparameter.

Ein Drehtrommelsystem kann unter Berücksichtigung folgender Faktoren konfiguriert werden:

• erforderliche Losgröße oder Durchsatz
• Drehzahl
• Verweildauer
• Einlass- und Auslasskonfiguration
• Dichtungsanforderungen
• Entladungsverhalten
• Reinigungsanforderungen

Das Ziel besteht darin, die Anlagen und Betriebsbedingungen an das physikalische Verhalten des Produkts anzupassen, anstatt jedes Material dem gleichen Verfahren zu unterziehen.

Integrierte Prozessfunktionen

Einer der Vorteile der Rotationstrommeltechnologie besteht darin, dass das Mischen mit weiteren Verarbeitungsschritten kombiniert werden kann.

Je nach Anwendungsbereich kann eine Anlage folgende Komponenten umfassen:

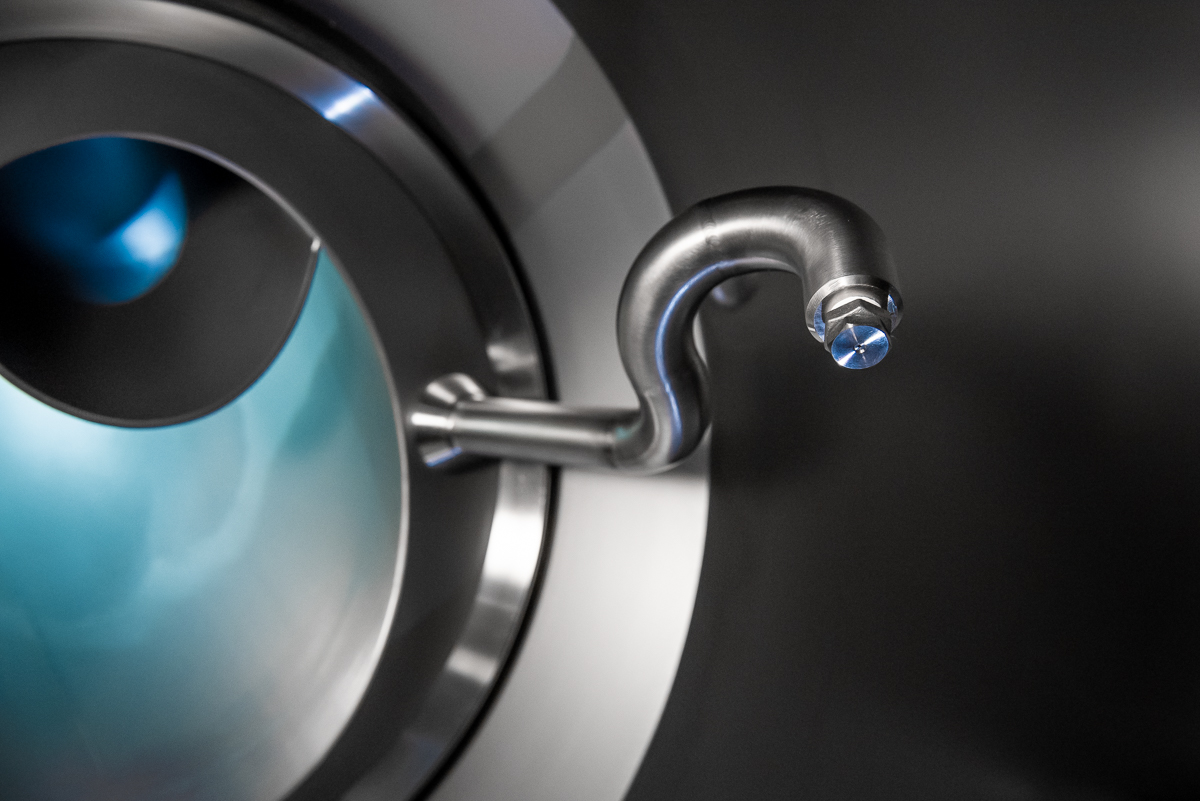

• Flüssigkeitseinspritzung oder -versprühung
• Beschichtung
• Imprägnierung oder Einweichen
• Heizen oder Kühlen
• Lufttrocknung
• Vakuumtrocknung
• Verarbeitung unter kontrollierter Atmosphäre
• temperaturgeregelte Trommeloberflächen

Durch die Zusammenführung von Arbeitsschritten in einem System lassen sich Produkttransfers zwischen einzelnen Anlagen reduzieren und der Gesamtprozess vereinfachen.

Bei empfindlichen Materialien können weniger Transfers zudem das Risiko von Produktschäden, Verunreinigungen oder Verlusten verringern.

Checkliste für die Auswahl

Die Auswahl eines Trommelmischers sollte sich nach dem Verhalten des Produkts und dem gewünschten Prozessergebnis richten.

Zu den wichtigsten Fragen gehören:

• Ist das Material zerbrechlich? Überlegen Sie, in welchem Umfang das Produkt Bruch, Abnutzung oder Abrieb aushalten kann.
• Ist eine Entmischung ein Problem? Bewerten Sie die Unterschiede hinsichtlich Partikelgröße, -form und -dichte.
• Welcher Grad an Gleichmäßigkeit ist erforderlich? Legen Sie die zulässigen Spezifikationen für die Mischung fest.
• Welcher Durchsatz wird benötigt? Stellen Sie fest, ob eine chargenweise oder eine kontinuierliche Verarbeitung besser geeignet ist.
• Werden Flüssigkeiten hinzugefügt? Überlegen Sie, ob während des Mischvorgangs eine Beschichtung, ein Einweichen oder eine Konditionierung erforderlich ist.
• Muss die Temperatur geregelt werden? Anforderungen hinsichtlich Heizung, Kühlung oder Trocknung können die Systemkonfiguration beeinflussen.
• Wie wichtig ist die Reinigungsfreundlichkeit? Berücksichtigen Sie dabei Umrüstungen, Kontaminationsrisiken und Hygieneanforderungen.
• Wie lässt sich der Mischer in den restlichen Prozess integrieren? Einlass, Auslass, Beschickung und nachgeschaltete Anlagen sollten von Anfang an berücksichtigt werden.

Anhand der Antworten lässt sich feststellen, ob das Mischen in einer Drehtrommel geeignet ist und wie die Anlage ausgelegt werden sollte.

Entdecken Sie: Das Sortiment an Rotationsmischern von Lindor

Warum Pilotversuche wichtig sind

Das Verhalten von Pulvern und Schüttgütern lässt sich allein anhand der Spezifikationen oft nur schwer vorhersagen.

Zwei Materialien mit ähnlicher Korngröße können sich aufgrund von Unterschieden in der Dichte, den Oberflächeneigenschaften, dem Feuchtigkeitsgehalt, dem elektrostatischen Verhalten oder der Zusammensetzung sehr unterschiedlich verhalten.

Die Prüfung des tatsächlichen Produkts bietet eine zuverlässigere Grundlage für die Auswahl der Anlagen und die Skalierung.

Anhand eines Versuchs lässt sich feststellen, ob das gewünschte Ergebnis erzielt werden kann, und gleichzeitig lassen sich die Betriebsbedingungen ermitteln, die zur Reproduktion dieses Ergebnisses erforderlich sind.

Was bei einem Testlauf eines Trommelmischers gemessen werden sollte

Die geeigneten Messungen hängen vom Prozessziel ab, doch im Rahmen eines Mischversuchs mit einer Drehtrommel können folgende Parameter untersucht werden:

• Homogenität der Mischung
• Partikelbruch
• Feinstaub- und Staubentwicklung
• Beschichtungsverteilung und Deckkraft
• Verweildauer oder Mischzeit
• Produkttemperatur
• Entladungsverhalten
• Durchsatz
• Reinigungsfreundlichkeit
• Wiederholbarkeit

Bei Beschichtungs-, Trocknungs- oder Konditionierungsanwendungen können auch zusätzliche Parameter wie Feuchtigkeitsgehalt, Flüssigkeitsverteilung, Temperaturprofil oder Trocknungsleistung gemessen werden.

Die Untersuchung dieser Faktoren hilft dabei, geeignete Prozessparameter zu ermitteln, bevor der Übergang zum Produktionsmaßstab erfolgt.

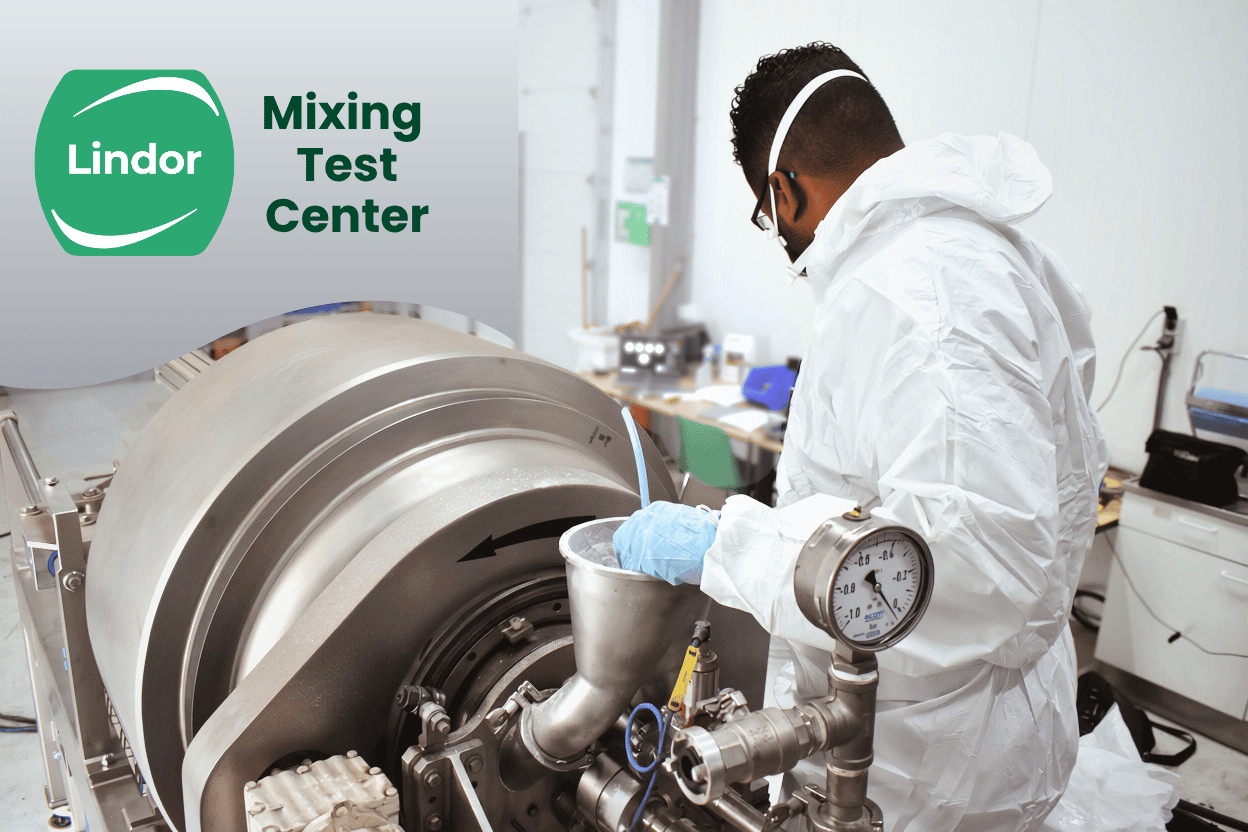

Entdecken Sie: Lindor Mixing Test Center

Rotationstrommelmischer nutzen ein kontrolliertes, durch die Schwerkraft angetriebenes Wälzen, um Pulver, Granulate, Pellets und andere Schüttgüter zu mischen. Da sich das Produkt ohne schnell bewegliche interne Rührwerke bewegt, ermöglicht die Rotationstrommeltechnologie eine gleichmäßige Durchmischung bei gleichzeitiger Minimierung von Scherkräften, Stößen, Bruch und Feinanteilen.

Die Technologie eignet sich besonders für empfindliche und hochwertige Materialien, ihre Einsatzmöglichkeiten gehen jedoch über das Mischen hinaus. Auch Beschichten, Konditionieren, Einweichen, Erhitzen, Kühlen und Trocknen lassen sich in einen Rotationstrommelprozess integrieren.

Die Leistung hängt vom Zusammenspiel zwischen Trommelgeometrie, Füllgrad, Drehzahl, Verweilzeit und den physikalischen Eigenschaften des Produkts ab. Aus diesem Grund sollte die Auswahl und Konfiguration eines Rotationstrommelmischers vom Material und dem gewünschten Prozessergebnis ausgehen und, soweit möglich, durch Tests validiert werden.
