Tout savoir sur les mélangeurs à tambour rotatif : conception, cas d’utilisation et performances

Les mélangeurs à tambour rotatif permettent de mélanger des poudres, des granulés, des pastilles et d’autres produits solides en vrac grâce à un mouvement de culbutage contrôlé, plutôt qu’à une agitation mécanique agressive. Le produit étant principalement déplacé par la force de gravité, ces mélangeurs permettent d’obtenir des résultats homogènes tout en minimisant les effets de cisaillement, la fragmentation et la formation de fines. Ils sont particulièrement adaptés aux matériaux fragiles ou de grande valeur et peuvent également combiner le mélange avec des processus tels que l’enrobage, le conditionnement, le trempage, le chauffage, le refroidissement et le séchage.

Principe de fonctionnement de base

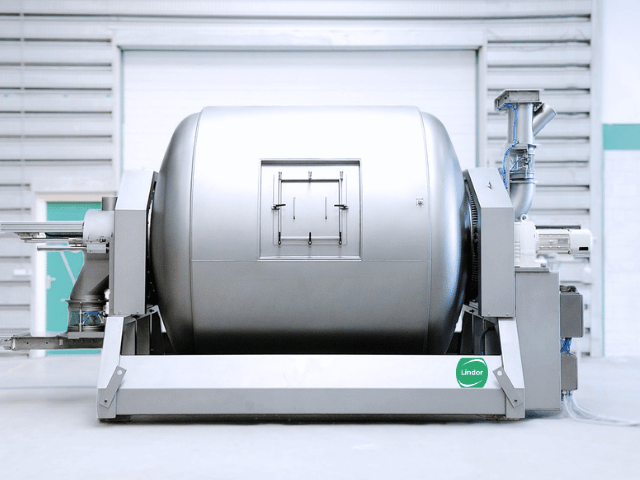

Un mélangeur à tambour rotatif se compose d’un tambour horizontal qui tourne autour de son axe longitudinal. À mesure que le tambour tourne, le produit est soulevé par la paroi en rotation avant que la gravité ne le fasse rouler ou retomber en cascade à travers le lit de produit.

Ce mouvement répété entraîne une redistribution continue des particules dans tout le tambour. Au lieu d’utiliser des agitateurs internes à mouvement rapide pour forcer les particules à traverser le mélangeur, c’est la rotation du tambour lui-même qui génère l’action de mélange.

Les mélangeurs à tambour rotatif peuvent fonctionner en mode discontinu ou en continu.

Dans un processus discontinu, une quantité définie de matière est chargée, traitée pendant une durée prédéterminée, puis déchargée. Cela permet un contrôle précis de la durée de mélange et de chaque lot.

Dans le traitement en continu, la matière entre et sort du tambour en continu. La géométrie du tambour, la vitesse de rotation, les caractéristiques du produit et le débit déterminent le temps de séjour et le comportement de mélange.

En savoir plus: Le malaxage en continu simplifié

Mouvement de roulement et en cascade

Les performances de mélange dans un tambour rotatif dépendent de la manière dont le lit de produit se déplace au fur et à mesure que le tambour tourne.

Dans des conditions de fonctionnement appropriées, le matériau est entraîné vers le haut par la paroi du tambour avant que la gravité ne le fasse rouler ou retomber en cascade à travers le lit. Ce mouvement répété expose les particules à différentes zones du mélange.

Le mouvement qui en résulte redistribue en continu le produit sans nécessiter de pales, de palettes ou d’autres outils de mélange à mouvement rapide à l’intérieur de la zone de produit.

La vitesse de rotation, la géométrie du tambour, le niveau de remplissage et les propriétés du matériau influencent tous ce comportement. La modification de ces variables modifie à la fois l’intensité du mouvement des particules et la vitesse à laquelle le mélange se forme.

Une uniformité sans cisaillement élevé

Une énergie mécanique élevée n’est pas toujours nécessaire pour obtenir un mélange homogène.

Dans un tambour rotatif, le mouvement répété du lit de produit permet aux particules de changer de position les unes par rapport aux autres au fil des nombreuses rotations. Le procédé permet ainsi d’obtenir un mélange homogène tout en maintenant une contrainte mécanique relativement faible.

Ceci est particulièrement utile lorsque la taille, la forme, la structure de surface ou les revêtements des particules doivent rester intacts.

L’objectif n’est pas d’éliminer l’interaction entre les particules, mais de créer suffisamment de mouvement pour assurer un mélange efficace tout en évitant les chocs, l’abrasion ou le cisaillement inutiles.

En savoir plus : Gentle Mixing Technology

Les performances d’un mélangeur à tambour rotatif dépendent de la manière dont l’équipement est configuré en fonction des exigences liées aux matériaux et au procédé. La géométrie du tambour, la vitesse de rotation, ainsi que l’alimentation et le déchargement du produit, interagissent pour assurer un mouvement contrôlé du produit et des conditions de traitement reproductibles.

Géométrie du tambour pour un déplacement contrôlé du produit

Les dimensions et la géométrie du tambour contribuent à déterminer la manière dont la matière se déplace pendant le mélange. À mesure que le tambour tourne, les particules sont soulevées par des pales et redistribuées grâce à un mouvement contrôlé de roulement et de cascade.

Les principaux paramètres de conception sont les suivants :

• diamètre et longueur du tambour
• modèle à godet
• niveau de remplissage de fonctionnement
• caractéristiques du produit

La relation entre la géométrie du tambour et le niveau de remplissage crée l’espace nécessaire au déplacement du matériau à travers le lit de produit. Cela permet aux particules de changer continuellement de position les unes par rapport aux autres, favorisant ainsi un mélange homogène sans qu’il soit nécessaire de recourir à une agitation mécanique intense.

Les dimensions du tambour peuvent être choisies en fonction de la taille de lot ou du débit requis, tout en garantissant le mouvement du produit nécessaire à l’application.

Contrôle de la vitesse et des processus

La vitesse de rotation offre un autre moyen de contrôler le mouvement des matières à l’intérieur du tambour. La vitesse réglable permet d’adapter l’action de mélange aux caractéristiques du produit et au résultat souhaité.

Le contrôle de la vitesse peut être utilisé pour optimiser :

• intensité du mélange
• mouvement des particules
• temps de séjour ou de mélange
• manipulation délicate des produits
• répétabilité du processus

Associée à la géométrie du tambour et au niveau de remplissage, la vitesse de rotation contribue à établir des conditions de traitement prévisibles.

Une fois les paramètres appropriés déterminés, ceux-ci peuvent être reproduits d’un cycle de production à l’autre, garantissant ainsi une qualité constante du produit et des performances fiables du procédé.

Alimentation et évacuation efficaces des produits

Les systèmes d’alimentation et de déchargement sont conçus pour acheminer efficacement les matériaux vers et hors du tambour, tout en répondant aux exigences de l’ensemble du processus.

En fonction de l’application, ces systèmes peuvent être configurés pour :

• alimentation contrôlée du produit
• vidange efficace et complète
• confinement des poussières
• traitement hygiénique
• nettoyage et changements de produit faciles
• intégration avec les équipements en amont et en aval

Une évacuation efficace contribue également à réduire au minimum les résidus de produit à l’intérieur du système après le traitement, ce qui favorise un taux de récupération élevé et facilite le nettoyage entre les lots.

Pour les applications présentant des exigences spécifiques en matière de confinement, d’hygiène ou d’automatisation, les configurations d’entrée et de sortie peuvent être adaptées dans le cadre de la conception globale du système à tambour rotatif.

Mélangeur à tambour ou mélangeur à ruban ?

Les mélangeurs à rubans utilisent un agitateur rotatif muni de rubans intérieurs et extérieurs pour déplacer la matière dans différentes directions à l’intérieur d’une cuve fixe. Cela permet d’obtenir un mélange efficace et relativement rapide pour de nombreuses poudres.

Les mélangeurs à tambour rotatif fonctionnent selon un principe différent. C’est la cuve elle-même qui tourne, permettant à la gravité de déplacer la matière à travers le lit de produit.

Le choix de la technologie appropriée dépend donc de l’objectif du procédé.

Un mélangeur à tambour rotatif peut être préférable lorsque :

• l’intégrité des particules est importante
• le matériau est susceptible de se casser ou de s’user
• un faible cisaillement est nécessaire
• les obstructions internes doivent être réduites au minimum
• la facilité d’accès ou de nettoyage est une priorité
• il faut intégrer des étapes de traitement supplémentaires

Un mélangeur à ruban peut s’avérer plus adapté lorsque le matériau supporte une interaction mécanique plus importante et que le procédé tire profit d’une agitation active.

Mélangeur à tambour vs mélangeurs à charrue ou à pales

Les mélangeurs à lames et à pales utilisent des outils de mélange internes pour déplacer activement la matière. En fonction de leur conception et de leur vitesse de fonctionnement, ils peuvent générer un mouvement plus intense des particules et s’avérer efficaces pour les produits cohésifs ou les applications nécessitant une dispersion rapide.

En contrepartie, une intensité mécanique plus élevée peut accroître les chocs entre les particules, l’abrasion, l’usure des équipements ou la production de chaleur.

Les systèmes à tambour rotatif sont généralement mieux adaptés aux applications où le maintien de l’intégrité du produit est un objectif primordial. Les technologies à lames ou à pales peuvent s’avérer plus appropriées lorsqu’une dispersion intensive, une désagglomération ou tout autre traitement à haute énergie est requis.

Le meilleur choix dépend donc du matériau et de l’objectif du procédé, plutôt que de la supériorité universelle d’une technologie de mélangeur par rapport aux autres.

Poudres et matières solides en vrac

Les mélangeurs à tambour rotatif permettent de traiter une large gamme de poudres fluides, de granulés, de pastilles et d’autres produits solides en vrac.

Parmi les applications typiques, on peut citer :

• créer des mélanges homogènes
• distribution d’ingrédients secondaires
• préserver l’intégrité des particules
• matériaux d’emballage
• préparation des produits en vue de leur transformation ultérieure

La combinaison d’un mouvement contrôlé des particules et d’une contrainte mécanique relativement faible rend le mélange en tambour rotatif applicable dans les secteurs agroalimentaire, chimique, des polymères, pharmaceutique et d’autres industries de transformation des poudres.

Matériaux fragiles et de grande valeur

Techniquement, certains matériaux peuvent être mélangés dans de nombreux types d’équipements différents, mais c’est l’état du produit qui détermine si le processus est rentable.

Les tambours rotatifs sont particulièrement adaptés à des produits tels que :

• pastilles et granulés de polymère
• particules enrobées
• feuilles de thé, graines et matières premières agricoles
• ingrédients alimentaires de spécialité
• supports de catalyseurs
• poudres pour batteries et produits chimiques spécialisés
• autres matériaux de grande valeur, abrasifs, sensibles à la température ou fragiles

Pour ces produits, la réduction des fines, de l’abrasion, des dommages au revêtement ou de la fracture des particules peut améliorer directement le rendement utile et les performances en aval.

Enduction, conditionnement et trempage

Un tambour rotatif ne se limite pas nécessairement au mélange de matières entièrement sèches.

Le mouvement contrôlé des particules à l’intérieur du tambour peut créer un environnement propice à l’application d’une quantité précise de liquides sur des poudres, des granulés ou des pastilles. Des systèmes de pulvérisation permettent d’introduire des liquides tandis que le mouvement de culbutage expose de manière répétée différentes surfaces des particules.

Ce principe peut être utilisé pour :

• revêtement liquide
• imprégnation
• trempage
• conditionnement
• utilisation d’arômes ou d’additifs

Les paramètres du procédé, tels que le débit d’ajout de liquide, le temps de séjour, la température et la vitesse de rotation, peuvent être réglés en fonction de l’application.

Configuration du comportement spécifique au produit

Les solides en vrac ne se comportent pas tous de la même manière.

La granulométrie, la densité, la forme, la fluidité, la teneur en humidité, les propriétés de surface et la fragilité peuvent toutes influencer la manière dont un produit se déplace à l’intérieur d’un tambour rotatif. Une configuration qui donne de bons résultats avec une poudre peut donc nécessiter des paramètres de fonctionnement différents pour une autre.

Un système à tambour rotatif peut être configuré en fonction de facteurs tels que :

• taille de lot ou débit requis
• vitesse de rotation
• temps de séjour
• configuration des entrées et sorties
• exigences en matière d’étanchéité
• comportement de décharge
• exigences en matière de nettoyage

L’objectif est d’adapter les équipements et les conditions d’exploitation au comportement physique du produit, plutôt que de soumettre tous les matériaux au même processus.

Fonctions de processus intégrées

L’un des avantages de la technologie du tambour rotatif réside dans la possibilité de combiner le mélange avec d’autres opérations de traitement.

Selon l’application, un système peut intégrer :

• injection de liquide ou pulvérisation
• revêtement
• imprégnation ou trempage
• chauffage ou climatisation
• séchage à l’air libre
• séchage sous vide
• traitement sous atmosphère contrôlée
• surfaces de tambour à température contrôlée

Le regroupement des opérations au sein d’un même système permet de réduire les transferts de produits entre les différents équipements et de simplifier l’ensemble du processus.

Dans le cas de matières sensibles, la réduction du nombre de transferts peut également limiter les risques de détérioration, de contamination ou de perte des produits.

Liste de contrôle pour la prise de décision

Le choix d’un mélangeur à tambour rotatif doit se faire en fonction du comportement du produit et du résultat recherché pour le processus.

Voici quelques questions clés :

• Le matériau est-il fragile ? Évaluez dans quelle mesure le produit peut résister aux chocs, à l’usure ou à l’abrasion.
• La ségrégation est-elle un problème ? Évaluez les différences de taille, de forme et de densité des particules.
• Quel niveau d’uniformité est requis ? Définissez les spécifications acceptables pour le mélange.
• Quel débit est nécessaire ? Déterminez s’il est préférable d’opter pour un traitement par lots ou en continu.
• Ajoute-t-on des liquides ? Demandez-vous s’il est nécessaire de procéder à un enrobage, un trempage ou un conditionnement pendant le mélange.
• Faut-il réguler la température ? Les besoins en chauffage, en refroidissement ou en séchage peuvent influencer la configuration du système.
• Quelle est l’importance de la facilité de nettoyage ? Tenez compte des changements de production, des risques de contamination et des exigences en matière d’hygiène.
• Comment le mélangeur s’intégrera-t-il au reste du processus ? Il convient de prendre en compte dès le départ les équipements d’entrée, de sortie, d’alimentation et en aval.

Les réponses permettent de déterminer si le mélange à tambour rotatif est adapté et comment le système doit être configuré.

Découvrez: La gamme de mélangeurs rotatifs Lindor

Pourquoi les tests pilotes sont-ils importants ?

Le comportement des poudres et des solides en vrac peut être difficile à prévoir sur la seule base des spécifications.
Deux matériaux présentant des tailles de particules similaires peuvent se comporter de manière très différente en raison de différences de densité, de caractéristiques de surface, de teneur en humidité, de comportement électrostatique ou de formulation.

Tester le produit réel fournit une base plus fiable pour le choix des équipements et la mise à l’échelle.

Un essai permet de déterminer si le résultat souhaité peut être obtenu, tout en établissant les conditions de fonctionnement nécessaires pour le reproduire.

Quels paramètres mesurer lors d’un essai de mélangeur à tambour ?

Les mesures appropriées dépendent de l’objectif du procédé, mais un essai de mélange en tambour rotatif peut permettre d’évaluer :

• homogénéité du mélange
• rupture des particules
• production de fines et de poussière
• répartition et pouvoir couvrant du revêtement
• temps de séjour ou de mélange
• température du produit
• comportement de décharge
• débit
• facilité de nettoyage
• répétabilité

Pour les applications d’enduction, de séchage ou de conditionnement, d’autres paramètres tels que la teneur en humidité, la répartition du liquide, le profil de température ou les performances de séchage peuvent également être mesurés.

L’analyse de ces facteurs permet d’identifier les paramètres de procédé adaptés avant de passer à l’échelle industrielle.

Découvrez : Lindor Mixing Test Center

Les mélangeurs à tambour rotatif utilisent un mouvement de culbutage contrôlé, entraîné par la gravité, pour mélanger des poudres, des granulés, des pastilles et d’autres solides en vrac. Le produit étant mis en mouvement sans agitateurs internes à grande vitesse, la technologie du tambour rotatif permet d’obtenir un mélange homogène tout en minimisant le cisaillement, les chocs, la rupture et la formation de fines.

Cette technologie est particulièrement adaptée aux matériaux fragiles et de grande valeur, mais ses capacités vont au-delà du simple mélange. L’enrobage, le conditionnement, le trempage, le chauffage, le refroidissement et le séchage peuvent également être intégrés à un processus utilisant un tambour rotatif.

Les performances dépendent de l’interaction entre la géométrie du tambour, le niveau de remplissage, la vitesse de rotation, le temps de séjour et les caractéristiques physiques du produit. C’est pourquoi le choix et la configuration d’un mélangeur à tambour rotatif doivent commencer par l’analyse du matériau et du résultat souhaité pour le processus et, dans la mesure du possible, être validés par des essais.
